Обзор:

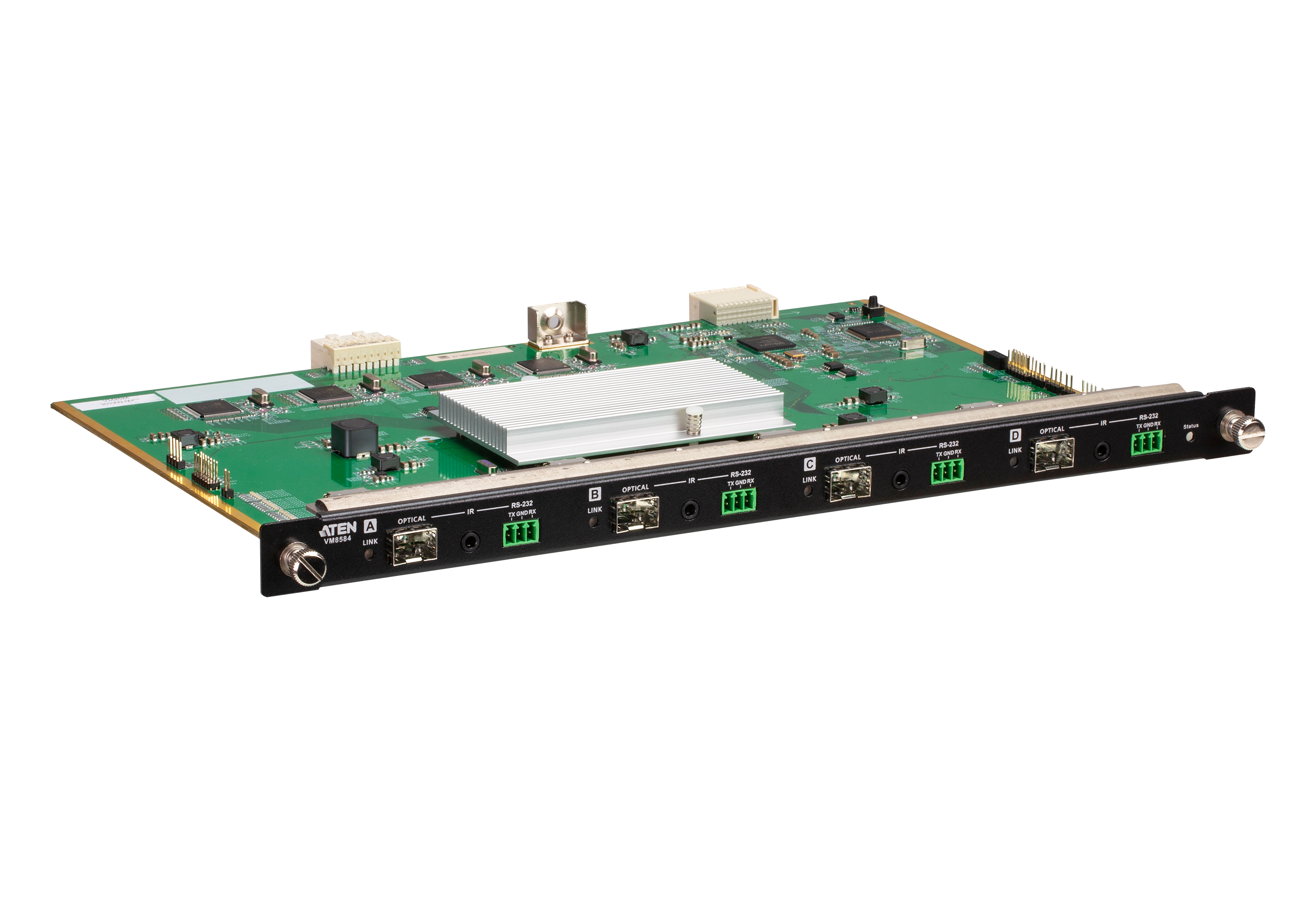

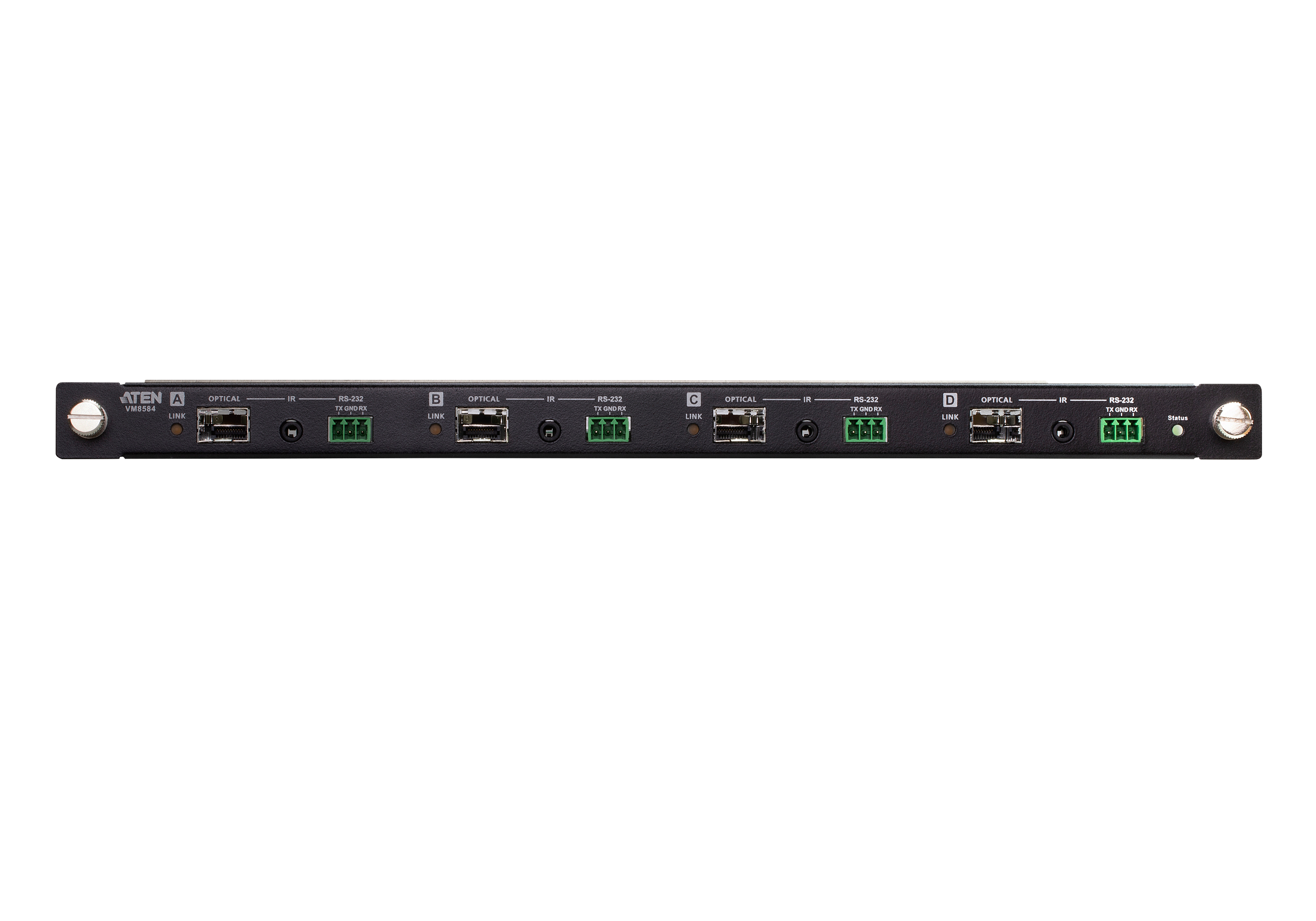

4-портовая плата вывода c оптоволоконным подключением 10G модели VM8584 предназначена для организации простого способа маршрутизации между 4 источниками HDMI-сигнала и 4 дисплеями с использованием оптических видеоудлинителей. А также для создания до 16/32 входных и 16/32 выходных соединений по различным аудио/видео-интерфейсам на модульном матричном коммутаторе компании ATEN. 4-портовая плата вывода VM8584 разработана с использованием волоконно-оптической технологии для передачи сигналов на больших дистанциях. С помощью модулей SFP+ она позволяет по дуплексным оптоволоконным кабелям расширить расстояние передачи несжатого 4K-сигнала до 300 м (комплект VM8584K1) или до 10 км (комплект VM8584K2). Использование оптического волокна с одним комплектом дуплексных кабелей, легко подключаемых к гнезду SFP+, значительно упрощает процедуру прокладки кабелей, при этом обеспечивая передачу аудио-, видео-, инфракрасных и RS-232 сигналов на большие расстояния и без искажений. Вместе с этим, плата вывода VM8584 поддерживает высокую скорость передачи данных 10,2 Гбит/с и соответствует спецификациям HDMI, включая 3D, Deep Color и 4K, гарантируя превосходное качество изображения.
Платы ввода/вывода VM-линейки компании ATEN поддерживают установку с возможностью «горячей» замены, что дает системным интеграторам большую гибкость и эффективность при обслуживании. Наряду с модульными матричными коммутаторами компании ATEN они являются идеальными решениями, в полной мере соответствующими Вашим потребностям в критически важных применениях, связанных с масштабируемым видео.
Комплект VM8584K2
Характеристики:
- Совместимость с матричными коммутаторами VM3250/VM3200/VM1600A; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
-
Расширяет по дуплексным оптоволоконным на больших расстояниях передачу аудио-, видео-, инфракрасных и RS-232 сигналов
-
Превосходное качество изображения до 4096 x 2160 при 60 Гц (4:2:0) при передаче на большие расстояния: с использованием комплекта VM8584K2 и одномодового оптоволокна до 10 километров;
- 4K-масштабатор (Scaler) – функция масштабирования изображения для преобразования входных разрешений в оптимальные разрешения экрана*
-
Поддержка Seamless Switch ™ – функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов*
-
Поддержка функции создания видео-стены – позволяющей с помощью графического интерфейса создавать настраиваемые макеты видеостен*
-
Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
-
Поддержка Consumer Electronics Control (CEC)
-
Двунаправленный канал RS-232 – позволяет подключаться к последовательным устройствам или терминалам, таким как сенсорные экраны и сканеры штрих-кода*
-
Двунаправленный ИК-канал – передача ИК-сигнала обрабатывает одно направление в единицу времени, в диапазоне от 30 кГц до 60 кГц*
-
Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
-
Поддержка технологии FrameSync – предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала*
-
Поддержка платами ввода/вывода и оптоволоконными модулями возможности «горячей» замены для упрощения интеграции и обслуживания
_________________________________
*Примечание: плата вывода VM8584 предназначена для работы с видеоприемником VE883R. Данные функции доступны только при использовании с VE883R.
Комплектация
- 1x 4-портовая плата вывода c оптоволоконным подключением 10G VM8584
-

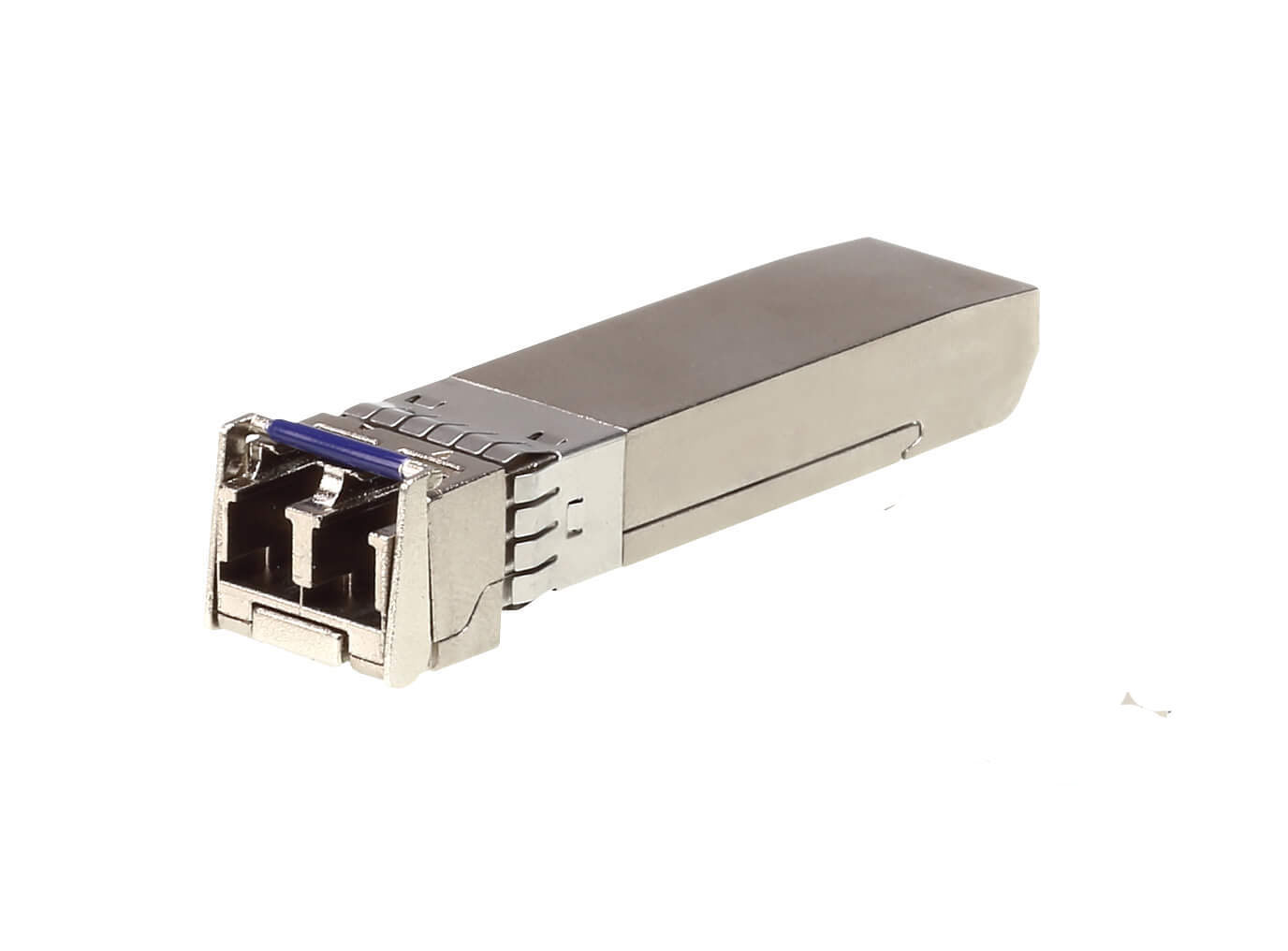

4x оптоволоконных SFP+ модуля
-
4x 3-полюсных блока терминальных разъемов
-
1x ИК-приемник
-
1x ИК-передатчик (излучатель)
-
1x руководство пользователя

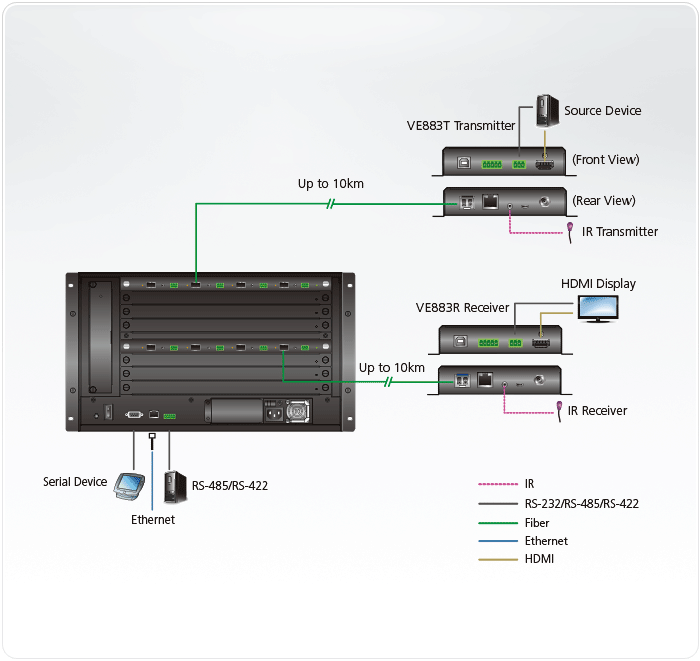

Топологическая схема:
