VE8962R

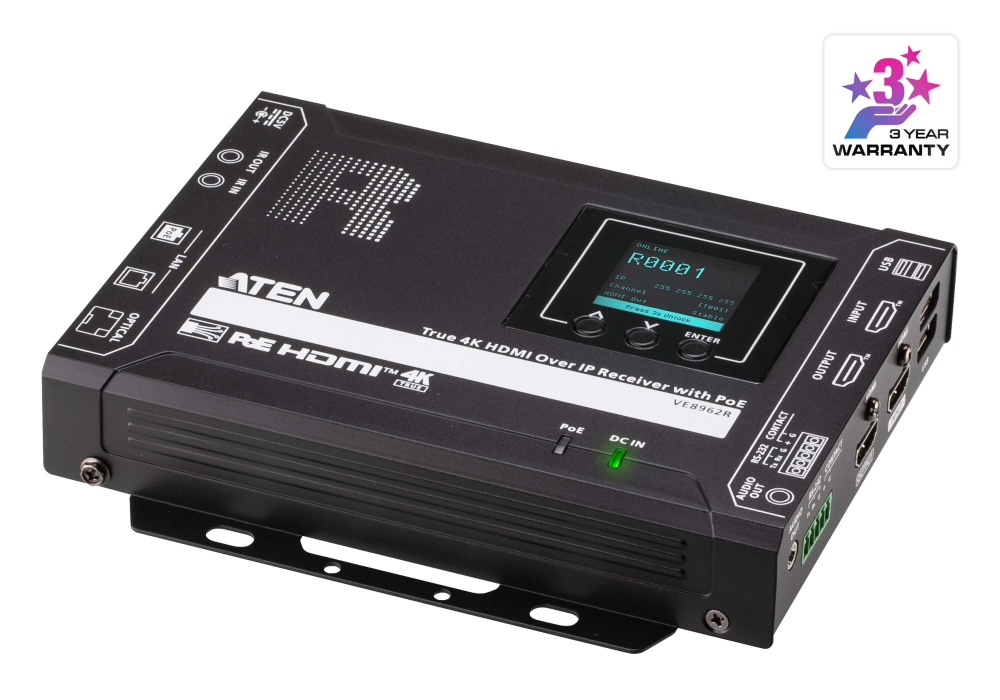

ATEN VE8962R - приёмник видеоизображения по IP-подключению:

• Обеспечивает передачу видеосигналов True 4K@60Гц со сверхмалой задержкой по одному кабелю Cat5e/6 или оптоволокну
• Дублирование питания и подключения к сети – автоматическое переключение между питанием от БП и PoE; подключение через витую пару и оптоволокно
• Поддержка видеостен до 80 дисплеев с масштабированием и компенсацией рамок
• Различные интерфейсы управления, такие как web интерфейс, кнопки, ИК, RS-232, Telnet и USB 2.0

ATEN VE8962 — это передовое решение для передачи АВ-сигнала HDMI через IP сеть, обеспечивающее превосходное качество при передаче разрешения True 4K со сверхмалой задержкой через сетевое подключение по витой паре или оптоволоконному кабелю.

Начиная с простой схемы «точка-точка» до сотен оконечных устройств, VE8962 может легко интегрироваться в существующую сетевую инфраструктуру, передавая качественный аудиовизуальный контент и сигналы управления – HDMI, аудио, USB-RS-232 и ИК.

Разработанная с учётом высочайших требований к надёжности работы, система VE8962 обеспечивает возможности дублирования электропитания и сетевого подключения. В сочетании с простым и понятным управлением через web-интерфейс, это даёт возможность создания функциональных и одновременно недорогих решений для различных AV задач.

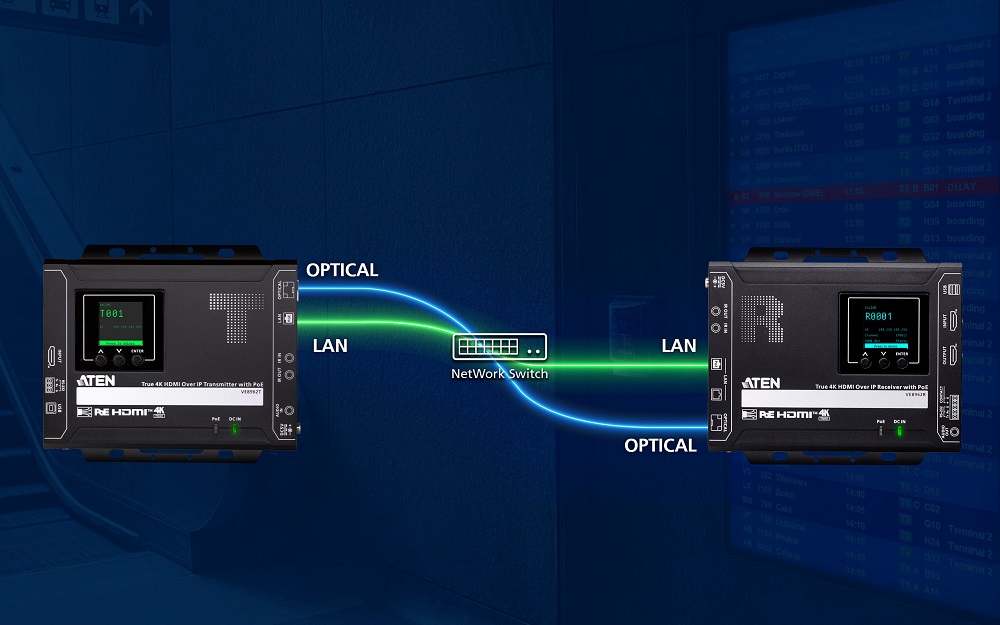

Дублирование сетевого подключения

Система VE8962 обеспечивает возможность стабильной и надёжной передачи AV-через-IP как через сеть на витой паре, так и через оптоволоконные подключения, позволяя сохранять работоспособность системы при отказе одного из сетевых подключений.

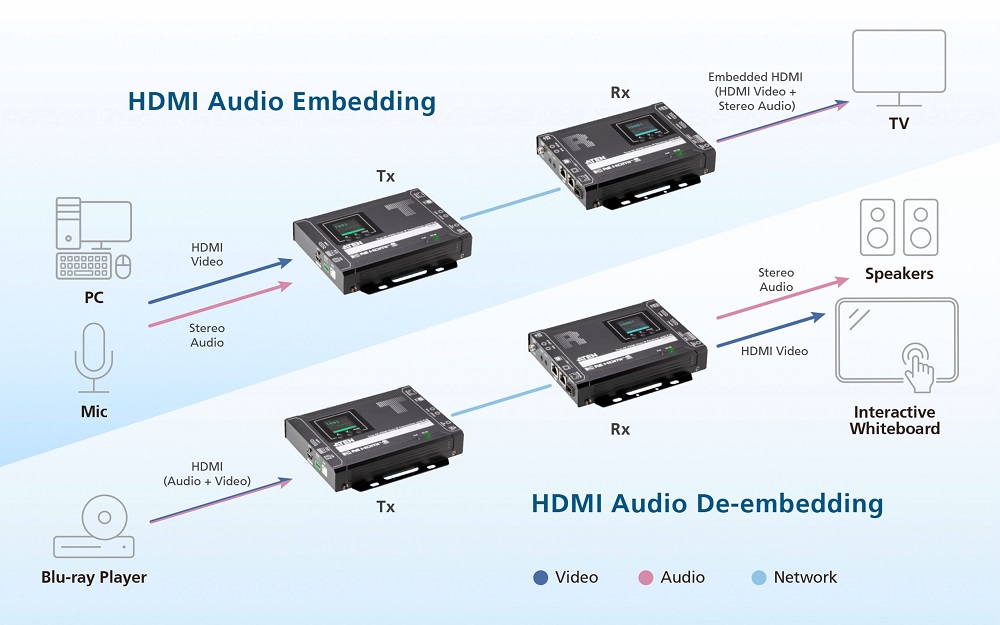

Гибкая возможность построения различных конфигураций за счёт встраивания и извлечения аудиосигналов

За счёт возможности встраивания аудио непосредственно в HDMI сигнал, передача видео и аудио потоков объединяется в едином HDMI подключении, упрощая конфигурацию решения. Кроме того, аудиосигнал может быть извлечён из видео потока, обеспечивая простую интеграцию с различными вариантами аудиосистем.

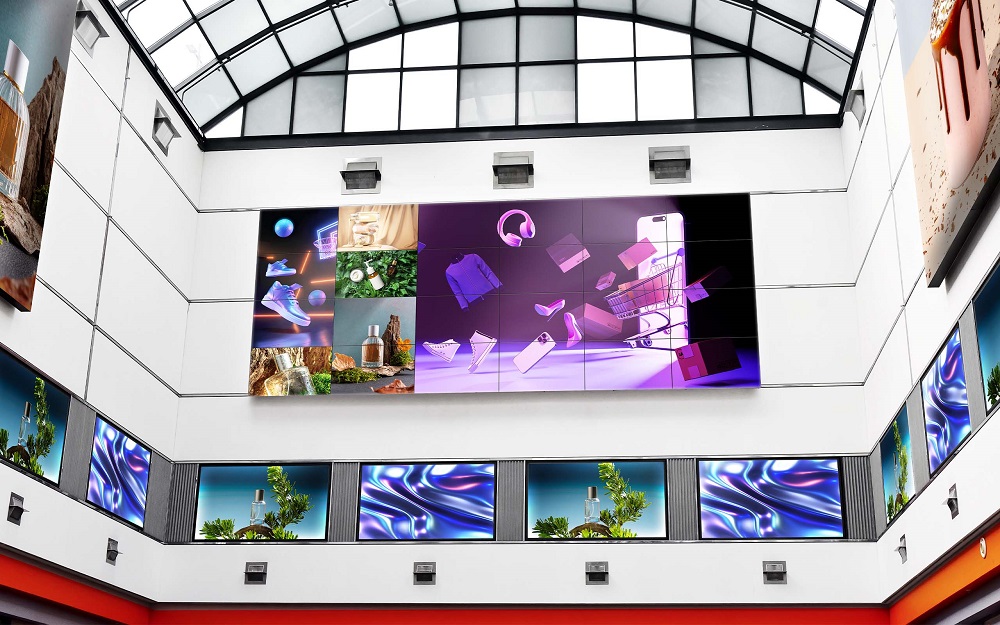

Создание видеостен

Система VE8962 позволяет легко интегрировать её с различными вариантами видеостен с конфигурациями до 80 дисплеев (массив 8х10) в портретной или альбомной ориентации (90°/270°).

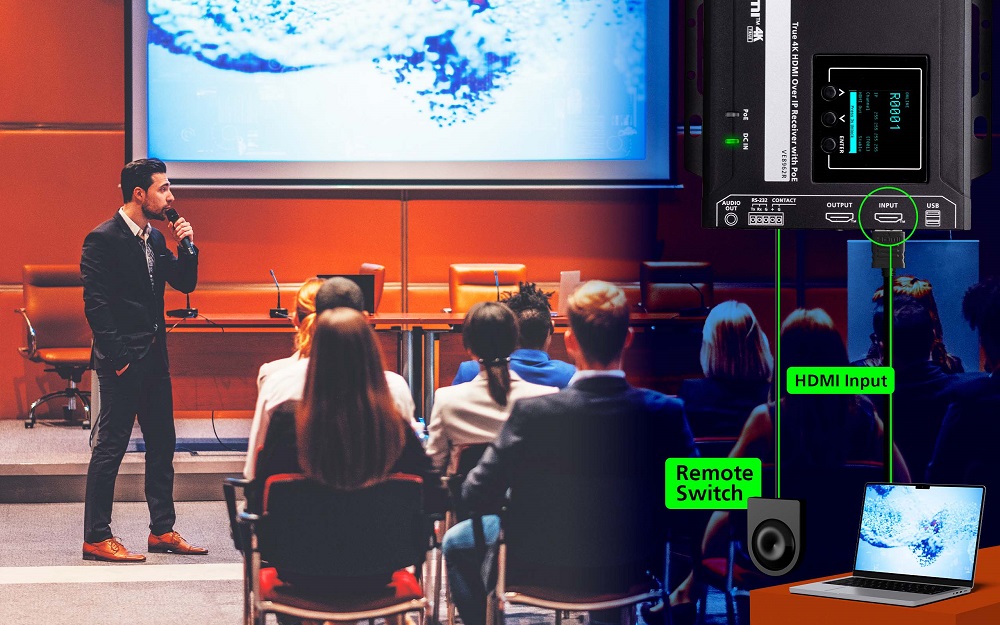

Локальный вход HDMI для дополнительных источников

Для задач, в которых есть необходимость оперативного подключения локальных источников, на приёмнике VE8662R есть дополнительный вход HDMI с возможностью горячего подключения. Выбор источника можно легко переключать локально с помощью кнопки, подключаемой к разъёму на приёмнике.

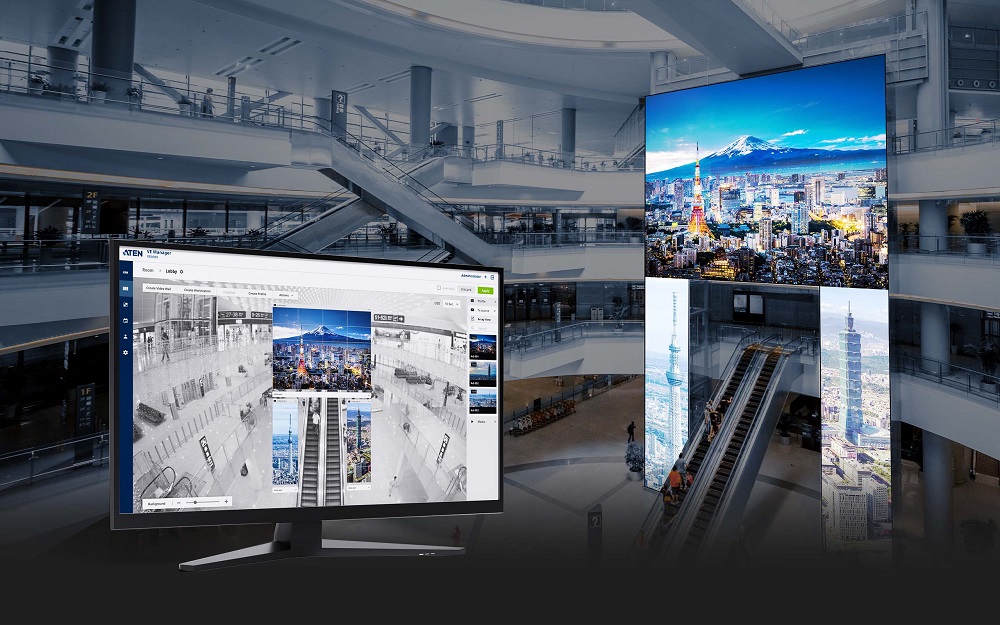

Эффективное управление через графический web-интерфейс

Вы получаете то, что видите. Управление аудиовизуальным контентом может осуществляться через простой и понятный web-интерфейс, который позволяет осуществлять переключение простым перетаскиванием AV источника в необходимое место на настроенной раскладке дисплеев.

Масштабируемое AV-через-IP решение

Система VE8962 позволяет создавать AV-через-IP комплексы с сотнями точек подключения в любых местах сетевой инфраструктуры, обеспечивая как простые решения «точка-точка», так и сложные «многоточка-многоточка», и работая на больших расстояниях передачи. Это позволяет гибко адаптировать и расширять вашу AV инфраструктуру по мере необходимости.

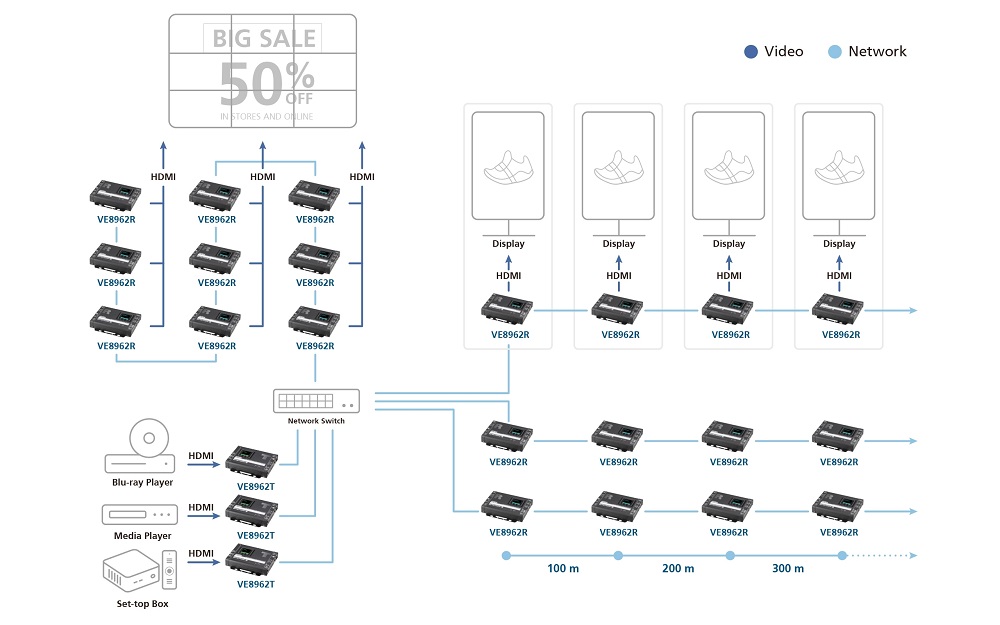

Подключение до 30 приёмников по цепочке

При необходимости AV инфраструктуру можно легко расширить за счёт подключения в цепочку приёмников, на которые передаётся один и тот же источник. Это упрощает структуру сети и потребность в портах сетевого коммутатора, позволяя экономить бюджет, время на монтаж и пространство в рэковом шкафу.

Комплект поставки:

• 1x приёмник True 4K HDMI-сигнала по IP-подключению с поддержкой PoE VE8962R
• 1x клеммный разъем
• 1x руководство пользователя

ПОДРОБНОЕ ОПИСАНИЕ

Облегченное сжатие данных со сверхнизкой задержкой

• Возможность передавать True 4K HDMI сигналы по IP сети со сверхмалой задержкой в режиме «точка-точка» на расстояниях от 100 по витой паре, до 10км по оптоволоконному кабелю
• Высокое качество видео до 4096 x 2160 @ 60 Гц (4:4:4) без видимых потерь
• Поддержка HDR10 и совместимость с защитой контента HDCP 2.2 / 2.3
• Поддержка различных аудиоформатов, таких как LPCM 7.1CH, Dolby True HD, Dolby Digital Plus и DTS-HD Master Audio
• Поддержка функции EDID Expert™, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на разных экранах

Несколько механизмов резервирования

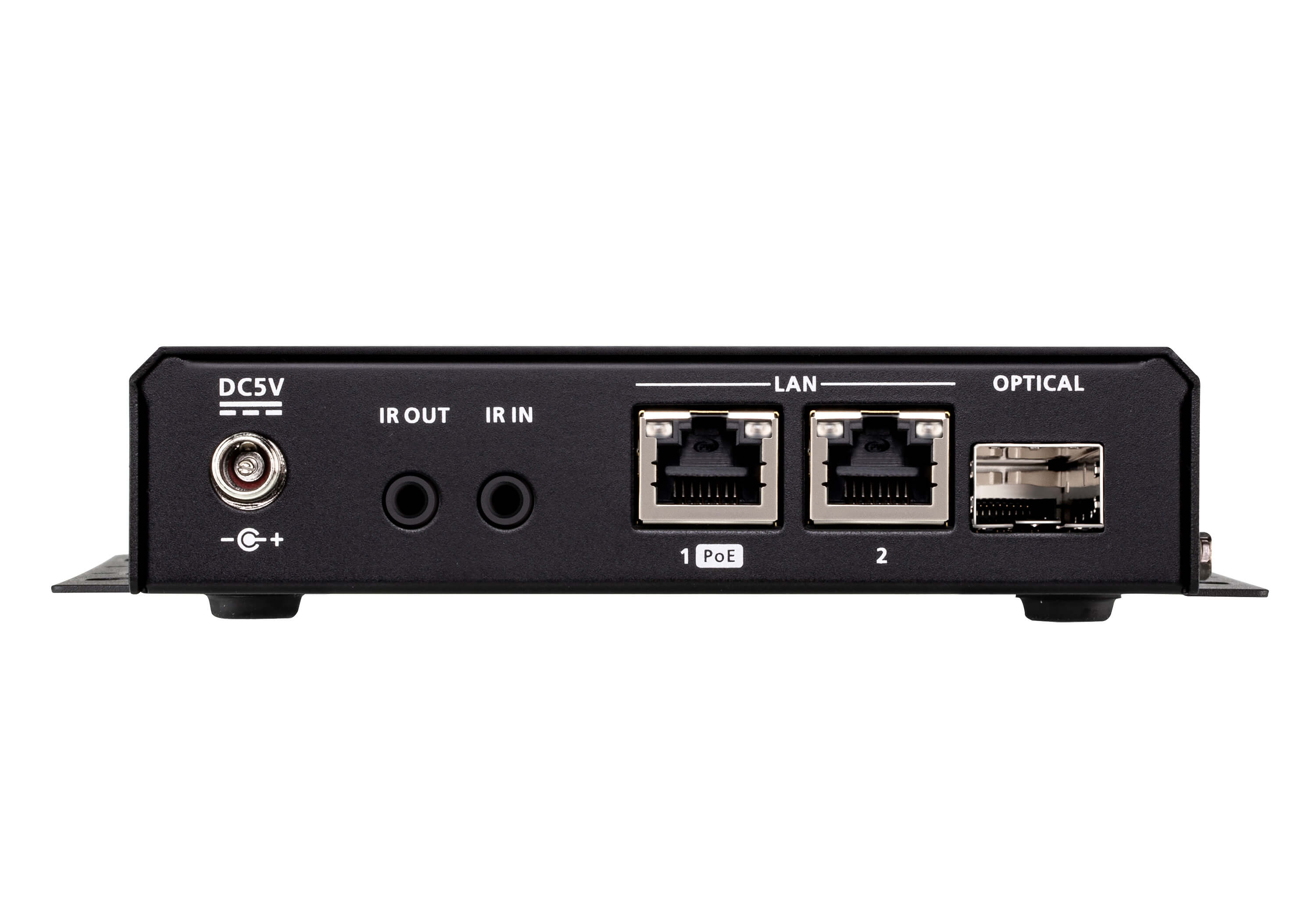

• Дублирование электропитания – автоматическое переключение между входом от блока питания и питанием PoE, в соответствии со стандартом IEEE 802.3at
• Дублирование IP подключения – передача через подключение по витой паре или оптоволоконному кабелю
• Дублирование управления – удобный графический web интерфейс и возможность интеграции с системой управления

• Широкая масштабируемость и гибкость

• Создание конфигураций от «точка-точка» до «многоточка-многоточка» на любых расстояниях, охватываемых локальной сетью
• Различные сценарии применения – удлинение, разветвление, матричная коммутация, построение видеостен и подключение по цепочке
• Встроенный True 4K скейлер – преобразование входных разрешений для оптимального соответствия возможностям дисплея

Простая настройка IP

• Простое конфигурирование, не требующее глубоких знаний IT
• Присвоение ID номеров, устраняющее необходимость активной работы с IP адресами
• Простой выбор источников по ID номерам через кнопки управления

Управление через встроенный web-интерфейс, не требующее дополнительных контроллеров, серверов или ПО

• Простой и понятный web интерфейс, доступный с практически любой компьютерной платформы
• Простой поиск и добавление устройств VE8962 при первом подключении
• Возможность предпросмотра источников в разрешении 720p

Возможность планирования расписания

• Предлагает пользователям удобную функцию управления расписанием, чтобы заранее спланировать расписание отображения
• Предоставляет ясные и интуитивно понятные возможности управления расписанием, чтобы помочь пользователям управлять всеми календарными событиями со степенью детализации, позволяющей установку времени событий с минутными интервалами
• Интегрирует все устройства VE8962, путем группирования отдельных приемников или видеостен, для организации профиля
• Возможность организации нескольких профилей для воспроизведения в любом порядке в течение выбранного периода времени

Возможность подключения в цепь для расширения с минимальными затратами

• Возможность соединения нескольких приёмников VE8962R в цепь до 30 устройств (только по витой паре, без задействования питания PoE)
• Экономия портов сетевого коммутатора за счёт подключения нескольких дисплеев через один порт.
• Легкость расширения – простота в кабельном и системном развертывании, без применения громоздких сетевых коммутаторов и с меньшим количеством кабелей

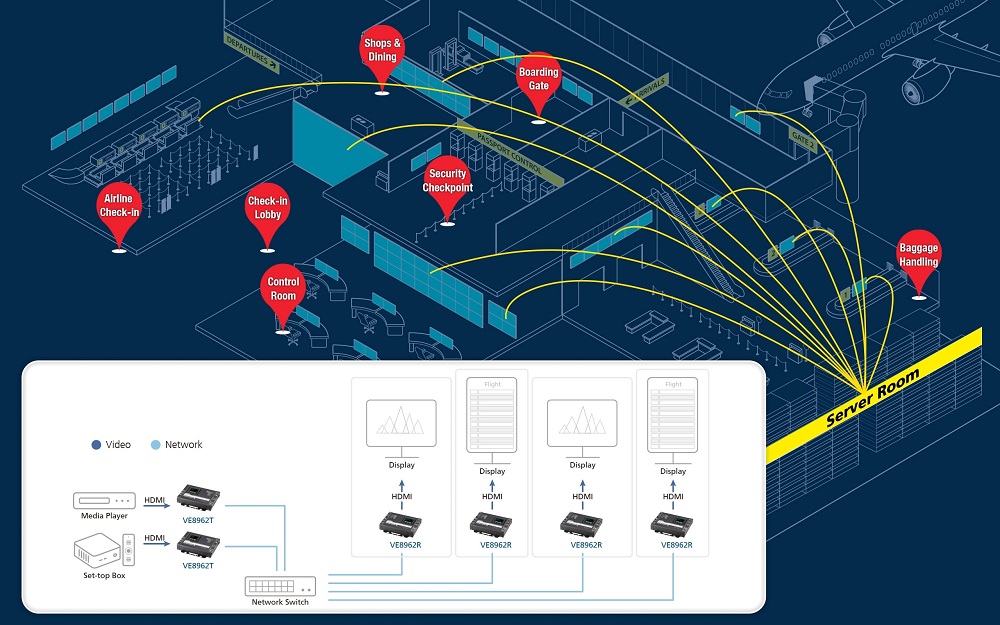

• Идеально подходит для крупномасштабных развертываний, охватывающих сотни метров, таких как гостиничные объекты, аэропорты, университетские городки, транспортные станции, торговые и выставочные центры

Поддержка построения видеостен

• Поддерживает cоздание видеостен с размерами до 8 x 10 (80 дисплеев)
• Поддержка горизонтального или вертикального расположения дисплея (поворот на 90° и 270°)
• Простое переключение между профилями макетов, предварительный просмотр и перетаскивание видеоисточников с помощью интуитивно понятного веб-интерфейса

Поддержка встраивания/извлечения звука

• Для передатчиков – отдельный аудиосигнал может быть встроен в HDMI-поток
• Для приёмников – аудиосигнал может быть извлечён из HDMI-поток и выведен отдельно
• Поддержка матричной коммутации аудио – возможность маршрутизации аудио между выбранными приёмником и передатчиком

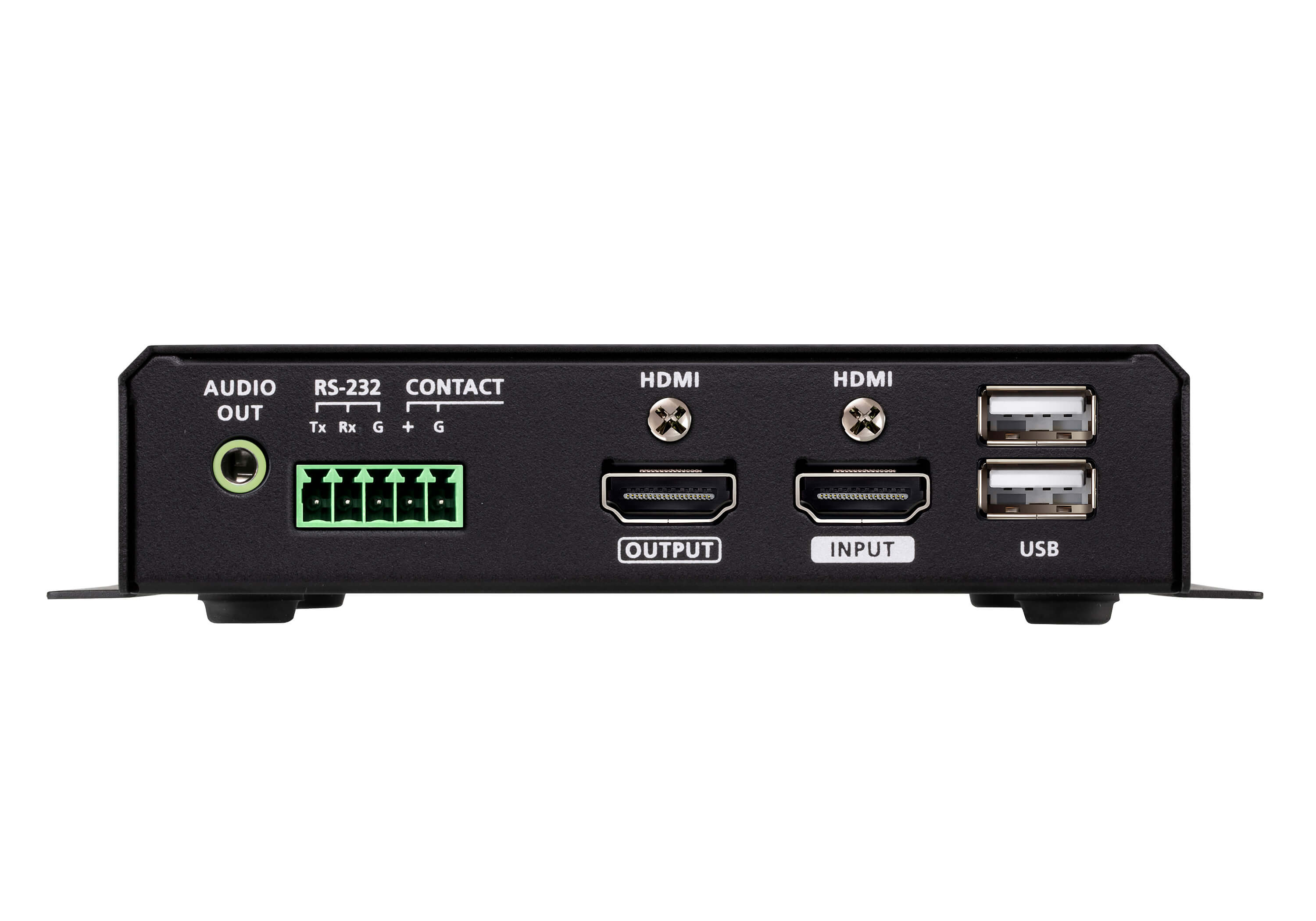

Управление по нескольким каналам

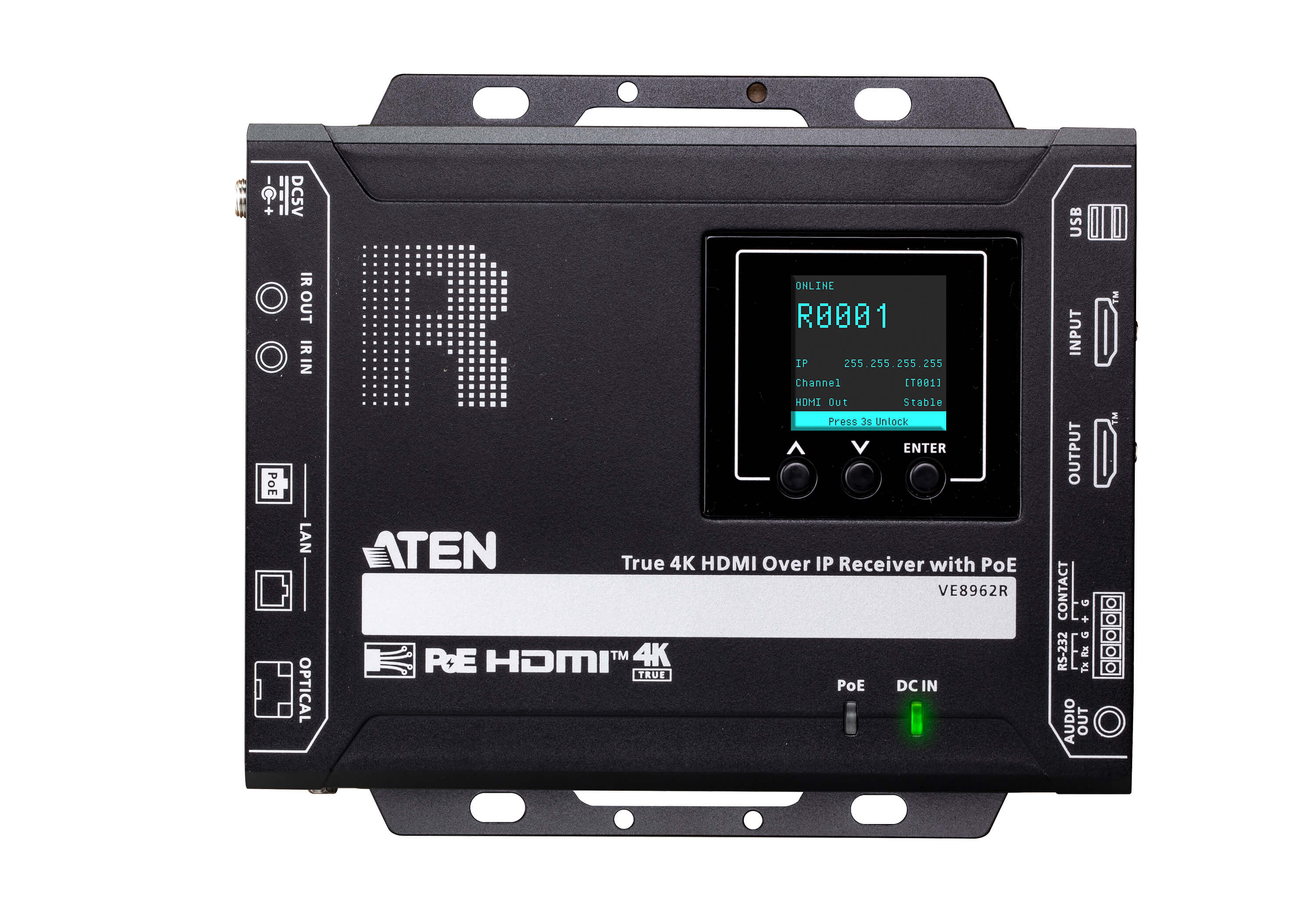

• Встроенный дисплей – позволяет отслеживать ID номера и IP адреса устройств их статус
• Поддержка USB-подключения – наличие порта USB 2.0 позволяет подключить такие устройства, как клавиатура, мышь, флэш-накопитель, принтер и другие периферийные USB-устройства
• Двунаправленный ИК-канал – ИК-передача за один раз обрабатывается в одну сторону
• Наличие канала RS-232 – двунаправленный последовательный порт RS-232 позволяет подключать периферийные устройства, такие как сенсорные экраны и сканеры штрих-кода
• Поддержка протоколов Telnet / CLI и SSH для удалённого мониторинга и управления

Поддержка стандартов информационной безопасности

• Шифрование AES-256 для потоковой передачи AV в SRTP (Secure Real-time Transport Protocol)
• HTTPS для безопасного подключения

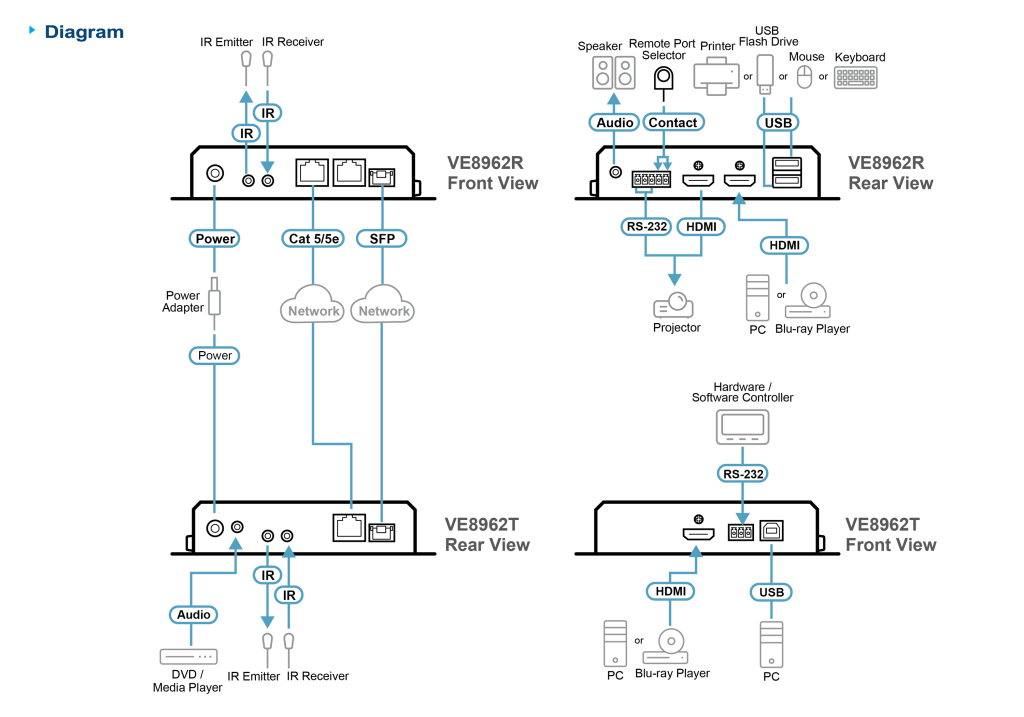

Диаграммы
