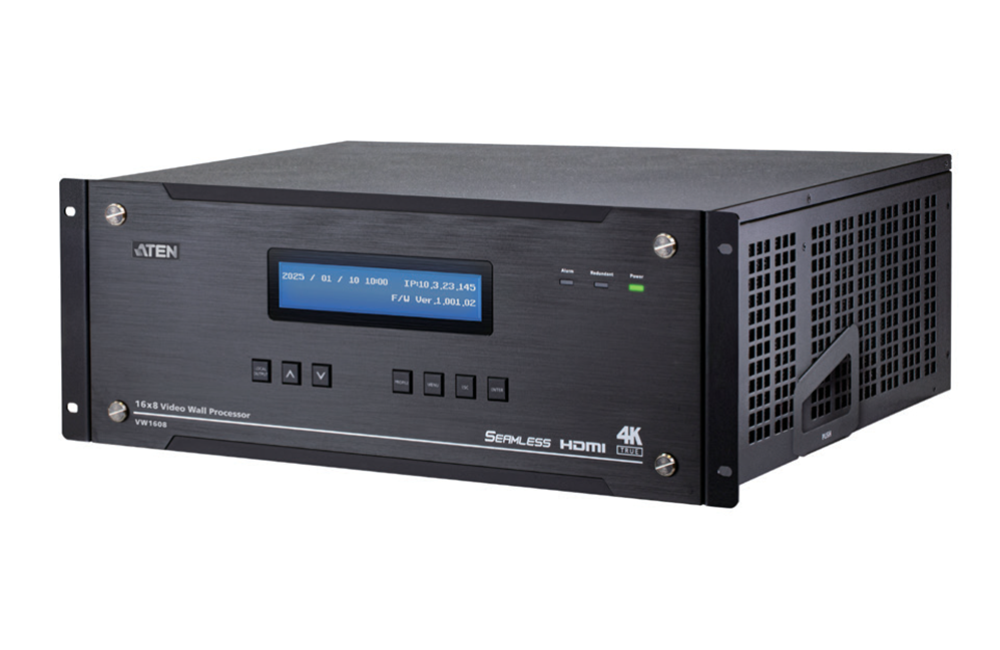

VW1608

Процессор видеостен ATEN VW1608 специально разработан для соответствия все более строгим требованиям к производительности системы в критически важных применениях. VW1608 — это модульный процессор для видеостен с поддержкой 4K, высотой 4U, с 4 слотами ввода и 2 слотами вывода. Он поддерживает до 16 источников входного сигнала и 8 терминалов отображения, без задержек обрабатывая сигналы от 4K-источников.

Усовершенствованная технология масштабирования 4K при 60 Гц 4:4:4 совместно с возможностью обработки сигнала позволяют VW1608 передавать удивительно точное изображение уровня True 4K. Процессор имеет возможность расширения картами декодирования H.265 / H.264, обеспечивая простую интеграцию с сетевыми источниками. Повышенная надежность работы достигается за счет дублирования блока питания, а также поддерживающих горячую замену карт ввода/вывода и сменного модуля вентиляторов. Благодаря этому VW1608 гарантирует круглосуточную работу и простоту обслуживания в сценариях использования, не допускающих сбои или отключения системы.

Подключение нескольких процессоров

Имеется возможность соединения нескольких шасси процессоров для дублирования или расширения. В режиме дублирования процессоры могут работать с полным повторением настроек между двумя VW1608. В случае отказа первого процессора, резервный позволит сохранить изображение, передаваемое на входы видеостены, и обеспечить беспрерывность работы. В режиме расширения до трёх процессоров могут объединяться в единую цепочку, позволяя работать с большими видеостенами до 24 дисплеев с управлением через единый интерфейс и общей синхронизацией на всех выходах.

Многооконность

Благодаря передовой технологии компании ATEN для управления окнами, VW1608 поддерживает несколько видеостен с различным разрешением. Функциональность размещения окон практически не имеет ограничений, позволяя обрезать исходный текст, накладывать их друг на друга и многое другое для отображения каждой важной информации в индивидуальном виде. Возможности добавления логотипов компаний, цветовых схем, календаря, часов и текста с прокруткой, значительно расширяет области применение видеостен.

Управление процессором

VW1608 может быть сконфигурирован и управляться различными способами: кнопками на передней панели, по подключению через RS-232 и Ethernet с использованием веб-интерфейс и RESTful API. Интеграция с системой управления ATEN и устройствами сторонних производителей также возможна через интерфейсы RS232 и Ethernet, с поддержкой RESTful API.

Применение

Непревзойденная мощность VW1608 в области обработки данных для видеостен, конфигурируемость и надежность делают его подходящим для целого ряда критически важных применений с использованием видеостен. Таких, как командные центры, диспетчерские, организации общественной безопасности, правительственные организации, а также и другие крупномасштабные сценарии с цифровыми системами отображения информации – выставки, вещательные и образовательные организации.

• Возможности обработки до 16 источников входного сигнала и управления 8 дисплеями любых размеров и различных разрешений, сосредоточенные в одном шасси высотой 4U
• Модульная конструкция с 4 слотами ввода и 2 слотами вывода для соответствия различным потребностям в расширении
• Аппаратная архитектура с FPGA – обрабатывает источники входного сигнала формата 4K, обеспечивает близкое к нулю время плавного переключения источников и передает видеопотоки высокого качества без задержек
• Масштабирование и обработка сигнала True 4K при 60 Гц 4:4:4 – поддерживает пользовательские разрешения и позволяет масштабировать видеосигналы для получения кристально чистого и точного изображения независимо от размера или типа дисплея: от светодиодного, ЖК-дисплея, DLP до других больших экранов
• Декодирование H.265 / H.264 потоков IP видео (с картой VW754) – идеально для систем видеонаблюдения и интеграции с системами AV-over-IP
• Надежность работы в режиме 24/7 – за счет двойных модулей питания, а также поддерживающих горячую замену карт ввода/вывода, модуля охлаждающего вентилятора и платы процессора управления, допускающую резервирование
• HDMI (Deep Color, True 4K); совместимость с HDCP 2.2
• Передовая технология управления окнами для размещения материалов практически без ограничений – выводит сигналы в режиме реального времени в настраиваемых макетах, таких как PiP, PbP, обрезка источника, перекрытие и распределение по нескольким экранам, а также в любых размерах с учетом правильного соотношения сторон
• Прямое управление с помощью подключения по RS-232/Ethernet, а также кнопками на передней панели
• Дистанционное управление с помощью интуитивно понятного веб-интерфейса для предварительного просмотра в режиме реального времени входных сигналов и управления выходными данными, включая размещение материалов и управление 4 макетами рабочей области
• Интеграция с системой управления ATEN и устройствами сторонних производителей через RS 232 / Ethernet / RESTful API
• Встроенные порты USB тип А – для изменения фонового изображения видеостены и обновления микропрограммы
• Поддержка технологии FrameSync – позволяет избежать разрывов в изображении, синхронизируя частоту кадров на выходе масштабирующего устройства с частотой кадров на входе
• Поддержка EDID Expert – выбирает оптимальные настройки EDID для плавного запуска, высококачественного отображения и использования наилучшего разрешения видео на разных экранах
• Настраиваемые элементы для улучшения узнаваемости компании и проводимой презентации на видеостенах, включая логотипы, цветовые схемы, календарь, часы и прокручиваемый текст
• Идеально подходит для критически важных применений с использованием видеостен, включая командные центры, диспетчерские, организации общественной безопасности, правительственные организации, а также и другие крупномасштабные сценарии с цифровыми системами отображения информации.

Комплектация

• 1 x модульный процессор для видеостен VW1608 16 × 8
• 1 х модуль питания
• 1 х кабель питания
• 1 х кабельная стяжка
• 1 x инструкция пользователя

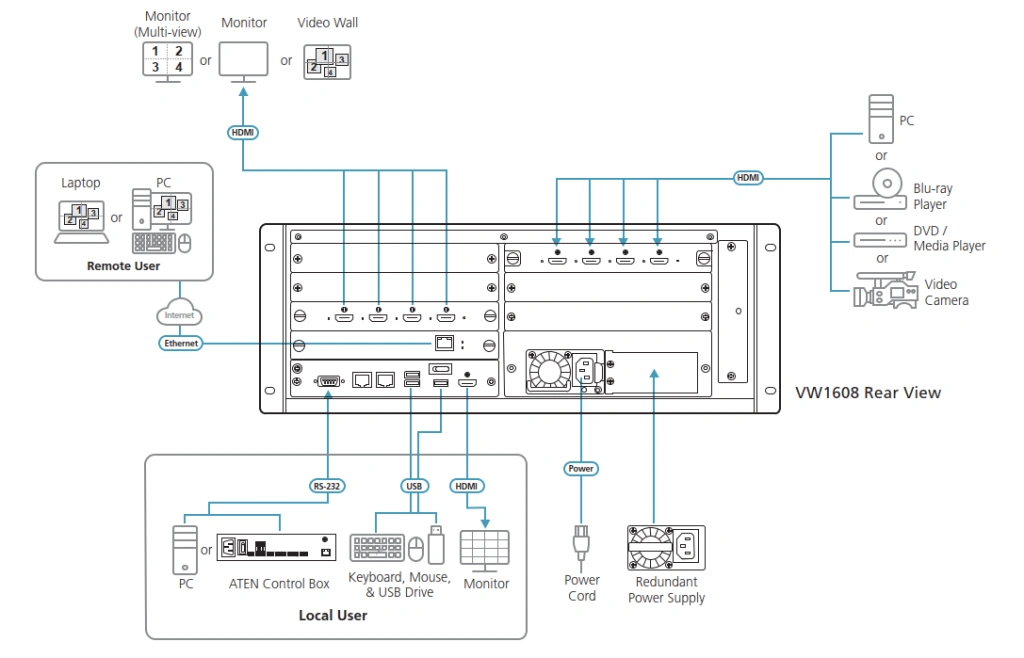

Топологическая схема
