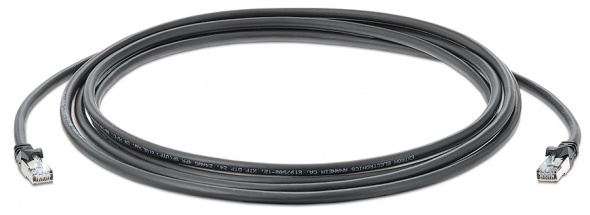

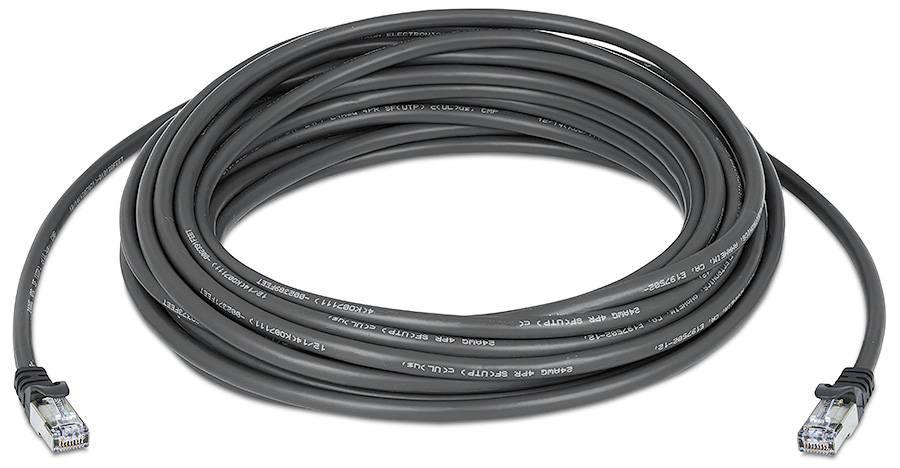

Кабели серии XTP DTP 24 от Extron – это экранированные кабели витой пары с обжимом высокой точности, которые оптимизируют передачу сигнала и совместимы с устройствами линеек XTP Systems® и DTP® Systems. Кабели серии XTP DTP 24 длиной от 90 см до 91,4 м обжимаются на заводе разъёмами XTP DTP 24 от Extron и имеют литые колпачки для защиты от изгиба. Они спроектированы на базе кабеля XTP DTP 24 в катушках, который сертифицирован для полосы пропускания 475 МГц при расстоянии до 100 м; он также был протестирован независимой лабораторией и соответствует функциональным требованиям, установленным альянсом HDBaseT. Кроме того, кабели серии XTP DTP 24 разработаны и испытаны с расчётом на превышение требований спецификаций HDMI к коэффициенту возникновения ошибок: менее одного пикселя на один миллиард при дистанциях до 100 м.
Экранированные кабели витой пары XTP DTP 24 от Extron гарантируют дополнительную защиту от внешних помех и высокое качество передачи сигнала. Исполнение кабелей SF/UTP включает четыре неэкранированных проводника витой пары 24 AWG, заключённых в плетёный экран и экран из фольги.
Для создания полноценной кабельной инфраструктуры в системах XTP или DTP в Extron рекомендуют использовать сертифицированные компанией разъёмы нажимного типа и соединители XTP DTP, которые выпускаются в комплектах по 10 штук или в форм-факторах предварительно заполненной архитектурной адаптерной панели (AAP), минипанели (MAAP) и настенной панели Decorator (WPD). В случае повреждения после инсталляции кабели XTP DTP 24 могут быть легко переделаны. CTU 45 (универсальный обжимной инструмент для RJ‑45) – это надёжный и долговечный обжимной инструмент, используемый для заделки кабелей Extron XTP DTP 24 в вилки Extron XTP DTP 24.
Технические характеристики
- Разработаны для обеспечения высокой производительности при использовании с устройствами XTP Systems и DTP Systems от Extron
- Гарантируют дополнительную защиту от внешних помех и высокое качество передачи сигнала
- Сертифицированы для полосы пропускания 475 МГц при расстоянии до 100 м
- Протестированы независимой лабораторией и соответствуют функциональным требованиям, установленным альянсом HDBaseT
- Прошли испытания и разработаны с расчётом на превышение требований спецификаций HDMI к коэффициенту возникновения ошибок: менее одного пикселя на один миллиард при дистанциях до 100 м
- Исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами, заключёнными в плетёный экран и экран из фольги
- Одножильный медный провод 24 AWG
- Литой колпачок для защиты от изгиба снижает вероятность повреждения кабеля в точке соединения разъёма с гильзой вследствие сгибания и износа
- Выпускаются в сборках длиной от 90 см до 91,4 м
- Исполнение «не пленум» согласно кодексу NEC, тип CM
Информация для заказа
- XTP DTP 24/3 - 90 см / партномер 26-702-03
- XTP DTP 24/6 - 1,8 м / партномер 26-702-06
- XTP DTP 24/9 - 2,7 м / партномер 26-702-09
- XTP DTP 24/12 - 3,6 м / партномер 26-702-12
- XTP DTP 24/25 - 7,6 м / партномер 26-702-25
- XTP DTP 24/35 - 10,6 м / партномер 26-702-35
- XTP DTP 24/50 - 15,2 м / партномер 26-702-50
- XTP DTP 24/75 - 22,8 м / партномер 26-702-75
- XTP DTP 24/100 - 30,4 м / партномер 26-702-100
- XTP DTP 24/125 - 38,1 м / партномер 26-702-125
- XTP DTP 24/150 - 45,7 м / партномер 26-702-150
- XTP DTP 24/175 - 53,3 м / партномер 26-702-175
- XTP DTP 24/200 - 61,0 м / партномер 26-702-200
- XTP DTP 24/300 - 91.4 м / партномер 26-702-300

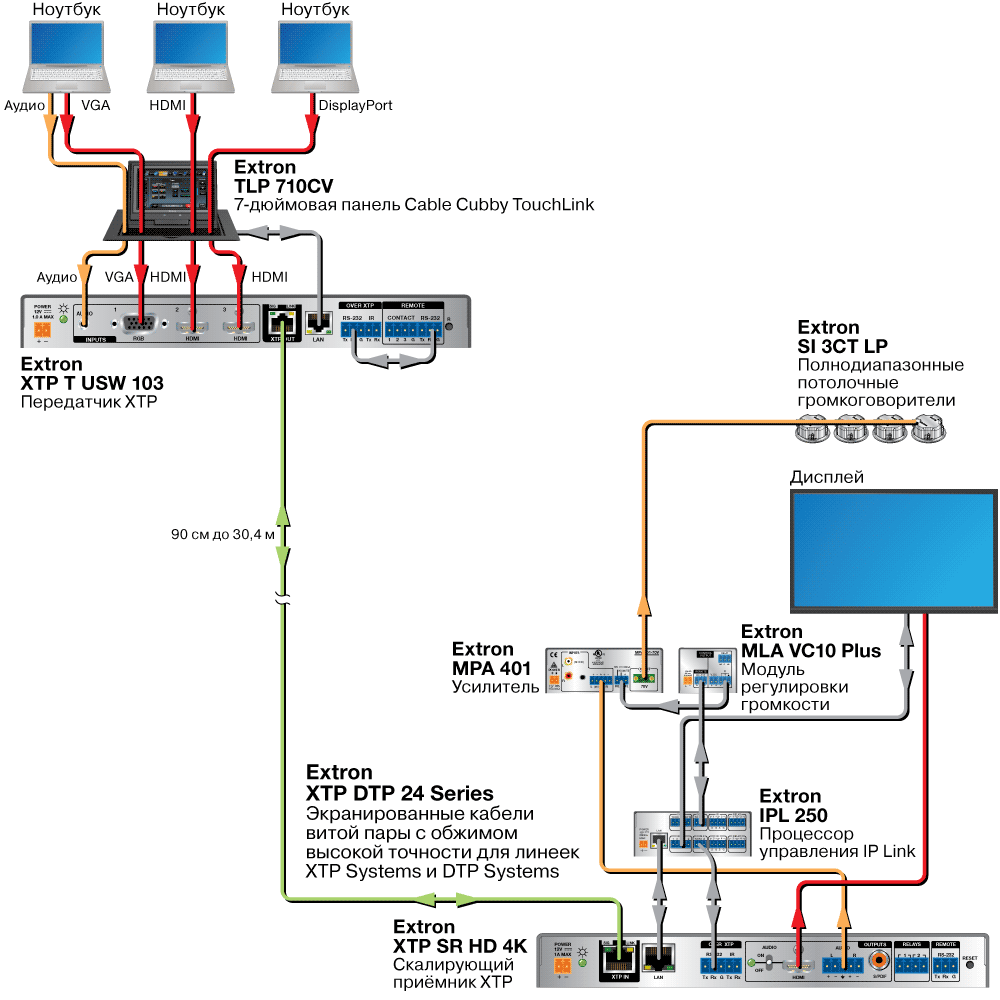

Схема AV-системы
