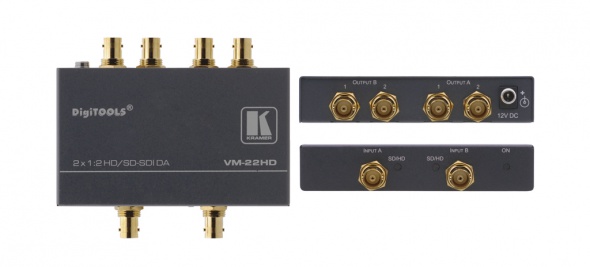

VM-22HD

VM-22HD — высококачественный усилитель-распределитель сигналов SDI (SMPTE 259M и SMPTE 344M), HD-SDI (SMPTE 292M) и HD-SDI Dual Link (SMPTE 372M). Прибор выполняет перетактирование и восстановление сигналов, поступающих на два его входа, и выдает каждый входной сигнал на два одинаковых выхода. Для распределения двухканального сигнала Dual Link используются оба канала усилителя.

Особенности

максимальная скорость передачи данных 1,485 Гбит/с
восстановление сигнала при передаче по длинным линиям с использованием технологии Kramer re-Klocking™ and Equalization для компенсации АЧХ кабеля и перетактирования
совместимость с HDTV
скорость передачи данных 270, 1483,5 и 1485 Мбит/с
светодиодные индикаторы захвата, стандартного и высокого разрешения сигнала
питание постоянным напряжением 12 В
компактный корпус. Два прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-T2B (опция).
Технические характеристики

Входы    SDI (2 вх.): SMPTE-259M, 292M, 344M, 75 Ом, разъемы BNC
Выходы    SDI (4 вых.): SMPTE-259M, 292M, 344M, 75 Ом, разъемы BNC (восстановленный и перетактированный сигнал)
Скорость передачи данных    1,485 Гбит/с
Источник питания    =12 В, 250 мА
Потребляемая мощность    0,6 кг;
Масса    12 см х 7,2 см х 2,4 см;
Опции    Адаптер для установки в 19-дюймовую стойку - RK-3T
В комплекте    Источник питания, монтажные скобы
Максимальный размах выходного сигнала    800 мВ (75 Ом)
Связь    По переменному току
