VM-51

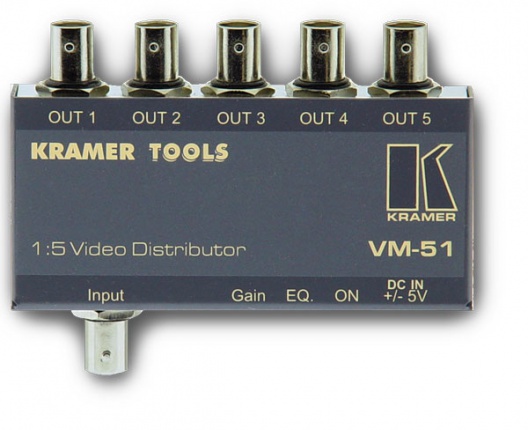

VM-51 – видеоусилитель, распределитель 1:5 видео разъемы BNC. Распределяет входной сигнал на пять идентичных выходов. Устройство применяется с источниками композитного видео (ВМ, видеокамерами и т.д.). Благодаря полосе пропускания, превышающей 360 МГц, оно является полностью прозрачным элементом для сигналов высокого разрешения, сигналов данных и видео SDI. Уровень сигнала и АЧХ регулируются
Устройство имеет вход закрытого типа, благодаря чему нелинейность сигнала составляет менее 0,1 %, а дифференциальное усиление - менее 0,05 %. VM-51 выполнен в надежном и прочном корпусе. Он относится к семейству TOOLS, но по размеру меньше, чем все устройства этого типа.
Технические характеристики

Входы    1 видео, 1 В/75 Ом, разъем BNC.
Выходы    5 видео, 1В/75 Ом, разъемы BNC.
Тип входа    Открытый.
Полоса пропускания сигнала    360 МГц на уровне - 3 дБ.
Максимальный уровень выходного сигнала    2,3 В/75 Ом.
Дифференциальная фаза    0,07°.
Дифференциальное усиление    0,04%.
К-фактор    Менее 0,05%.
Отношение сигнал/шум    73 дБ.
Регулировки    Регулятор уровня сигнала – от –0,9 до +1,9 дБ; контроль АЧХ – от 0 до +4,5 дБ на уровне 5,8 МГц.
Источник питания    12 В, 80 мА.
Масса    0,2 кг.
Габариты (Ш * Г * В)    9,9 х 4,7 х 2,4 см.
В комплекте    Источник питания, монтажный комплект.
Применение

Кабельное телевидение
Студии тиражирования
