VE883ARK2

Приемник оптического удлинителя True 4K HDMI модель Aten VE883AR при использовании комплекта VE883ARK2 (одномодовый кабель) может принимать без потерь сигналы HDMI с разрешением до 4096 x 2160/3840 x 2160 при 60 Гц (4:4:4), а также сигналы звука, USB 2.0, ИК, RS-232 и Gigabit Ethernet на расстоянии 10 километров по одному дуплексному оптоволоконному кабелю.

Приемник оптического удлинителя True 4K HDMI мод. VE883AR может принимать без потерь сигналы HDMI с разрешением до 4096 x 2160/3840 x 2160 при 60 Гц (4:4:4), а также сигналы звука, USB 2.0, ИК, RS-232 и Gigabit Ethernet на расстоянии 300 метров (при использовании комплекта VE883ARK1) или 10 километров (при использовании комплекта VE883ARK2) по одному дуплексному оптоволоконному кабелю. Волоконно-оптические кабели электрически изолированы, поэтому они невосприимчивы к радиопомехам и электромагнитным помехам, наряду с этим позволяют избежать громоздкой прокладки. Благодаря эксклюзивной технологии FarSmooth компании ATEN приемник оптического удлинителя VE883AR предотвращает запаздывание и замирание изображения, выравнивая скорость входящего и исходящего потока. Это гарантирует стабильный, плавный и идентичный с источником видеовывод, что особенно важно при использовании на больших расстояниях, где требуются непрерывность видеопотоков.

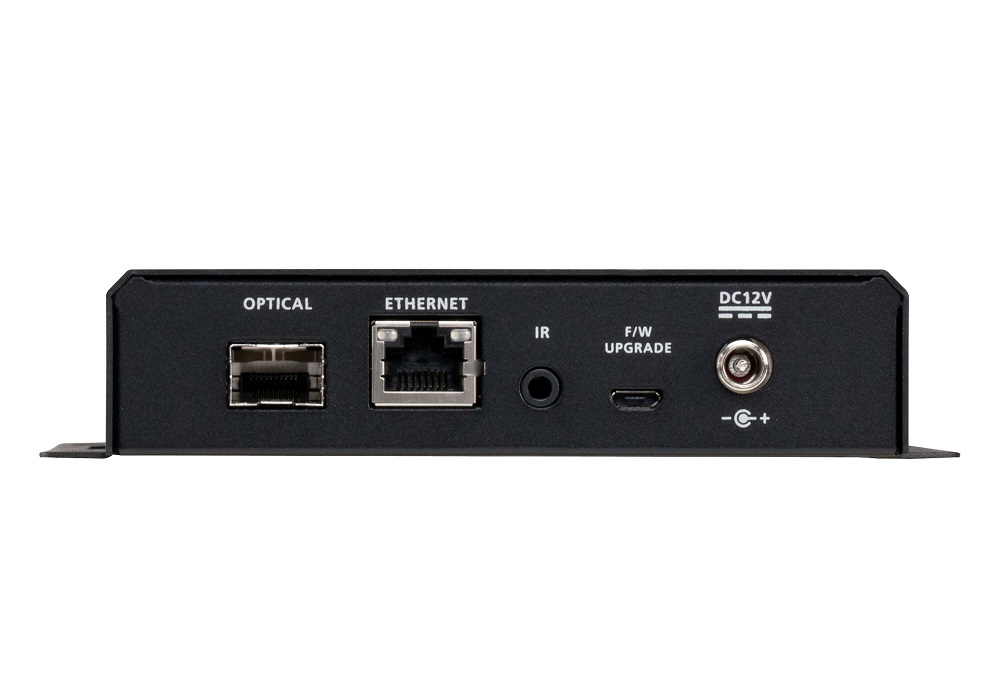

Приемник оптического удлинителя VE883AR оснащен выходом HDMI и аналогового звука, интерфейсами USB2.0, ИК, RS-232 и Gigabit Ethernet. При этом он обладает расширенными возможностями подключения периферийных USB-устройств, благодаря двум портам USB Type-A. Для работы по схеме «точка-точка» в комплект поставки входит подключаемый модуль SFP+, обеспечивающий соединение по волоконно-оптическому кабелю. Кроме того, для расширения области применения обеспечивается совместимость с платой оптического вывода VM8584, используемой в модульных матричных коммутаторах компании ATEN. Приемник оптического удлинителя VE883AR подходит для применений, в которых необходима не только передача видео уровня True 4K на большие расстояния, но и электрическая изолированность, например, в диспетчерских, на заводах и в больницах.

Примечание: устройства VE883A/VE883AT/VE883AR не имеют обратной совместимости с VE883/VE883T/VE883R.

Комплектация

• 1x VE883AR оптический приемник True 4K HDMI
• 1x адаптер питания и кабель питания
• 1x 3-контактный клеммный разъем
• 1x 5-контактный клеммный разъем
• 1x ИК-передатчик
• 1x ИК-приемник
• 1x фиксатор LockPro для HDMI-кабеля
• 1x модуль SFP
• 1x руководство пользователя

Ключевые характеристики:

• Увеличивает расстояние передачи HDMI-видеосигнала, звука, управления по RS-232, Ethernet и ИК-сигналов с помощью дуплексного оптоволоконного кабеля на большие расстояния, до 10 километров*
• Передача без потерь видеосигнала с разрешением до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4)
• Поддержка функций HDMI (3D, Deep Color, True 4K); соответствие HDCP 2.2
• Поддержка эксклюзивной технологии FarSmooth компании ATEN – предотвращает запаздывание и замирание изображения, выравнивая скорость входящего и исходящего потока, обеспечивая стабильное, плавное и идентичное с источником видеоизображение уровня 4K при 60 Гц, с полосой пропускания 10 Гбит/с
• Поддерживает прозрачную передачу сигналов USB 2.0 для расширения возможностей подключения периферийных USB-устройств с максимальной скоростью передачи 25 МБайт/с
• Поддержка двунаправленной передачи ИК-сигнала – передача ИК-сигнала обрабатывает одно направление в единицу времени, диапазон от 30 кГц до 56 кГц
• Наличие последовательного порта RS-232 для подключения периферийных устройств, таких как сенсорные экраны и сканеры штрих-кодов
• Поддержка обновления в пакетном режиме с помощью утилиты обновления микропрограммы
• Встроенная защита от электростатического разряда 8 кВ / 15 кВ
• Подключение в режиме «Plug-and-play»
• Возможность «горячего» подключения
• Возможность монтажа в стойку

• Максимальное расстояние передачи может варьироваться в зависимости от типа волокна, полосы пропускания, установленных разъемов, потерь сигнала, модовой или хроматической дисперсии, фактора окружающей среды и изгибов.
• При выполнении передачи на большие расстояния компания ATEN рекомендует использовать модули SFP+ для обеспечения совместимости с одно- или многомодовым волокном. В зависимости от выбранного комплекта (VE883AK1 или VE883AK2) поставляются различные SFP+ модули:
• VE883AK1: 10 Гбит/с / 300 метров SFP+ дуплексный многомодовый приемопередатчик
• VE883AK2: 10 Гбит/с / 10 километров SFP+ двусторонний одномодовый приемопередатчик
• Компания ATEN рекомендует использовать одномодовые волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 11801 (OS1, OS1a, OS2) и многомодовые, волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 11801 (OM3, OM4).
• Устройство относится к классу 1 безопасности продуктов с лазером. Оно соответствует нормам безопасности IEC/EN 60825-1, 21 CFR 1040.10 и 1040.11, за исключением отклонений, соответствующих дополнению «Laser Notice No. 50» от 24 июня 2007 года.

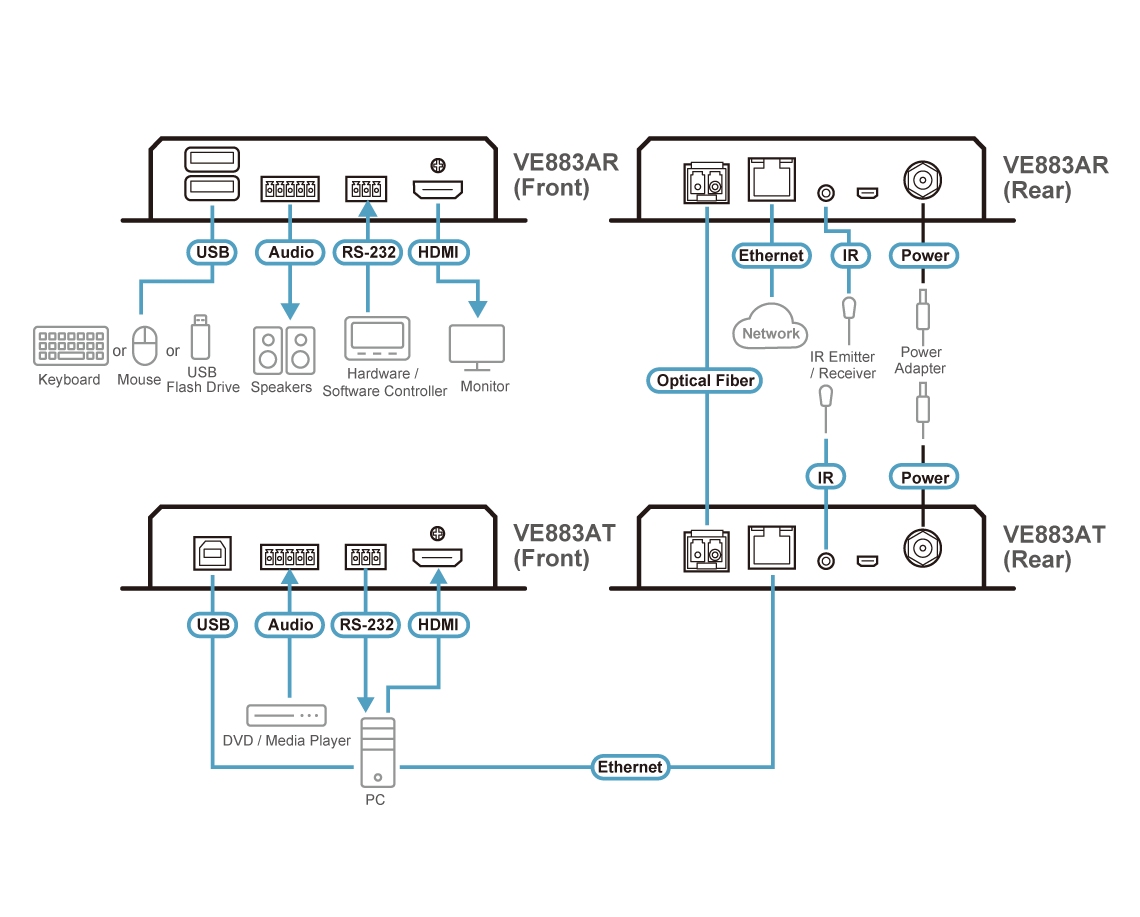

Топологическая схема:
